工频交流耐压试验装置视频-直辖香港天正华意工频交流耐压试验装置可服务区域等
更新时间:2025-06-10 02:16:34
Tags: 介质损耗测试仪

【全新视界!】介质损耗测试仪产品视频,带你领略产品新风尚!
产品参数 | |
---|---|
产品价格 | 555/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铜 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 5 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 6 |
工作温度 | 45 |
范围 | 总部设立于【],服务网络覆盖香港 等区域。 |

介质损耗测试仪, 【天正华意电气设备(香港分公司)tianzh3611-50】带您洞悉介质损耗测试仪市场新动向。DNr6gT4Hl如需了解更多,请随时联系我们:联系人:杨经理,地址:平度市平安路2号。期待与您共创辉煌!

介质损耗测试仪.为保证测量精度,特别当小电容量试品损耗小时,一定要保证被试设备低压端(或二次端)绝缘良好,在相对湿度较小的环境中测量;8.在进行大电容试品实验时,仪器的接地与被试品接地,不应该在同一接地点,以防接地放电时反击电压或者流动波影响仪器的;9.仪器自带有升压装置,应注意高压引线的绝缘距离及人员;10.仪器应可靠接地,接地不好可能引起机器保护或造成危险。11.仪器启动后,除特殊情况外,不允许突然关断电源,以免引起过压损坏设备;12.仪器所配(HVx)专用高压电线虽出厂时已检测合格,但测量时仍需远离人体及低压测试线(Cx);高压芯线与高压屏蔽线均不允许接地和测试回路的低电位部分。CX输入线的芯线和屏蔽线均不允许接触测试回路的带高压部分。13.仪器应注意防潮,防剧烈振动;14.当现场干扰较大,用单频无法得到确定结果时,应使用异频测量,其它情况应使用单频测量。15.当发出测量指令后,较长时间(1分钟)屏幕上不出现测量结果,有可能是试品电容太大或死机造成,重新开机后降低测量电压再测。16.试品短路将无法测量,仪器自动保护。17.打印机头上方出纸口处伸出一段时,按一下按键停止走纸。打印纸允许往外拉。

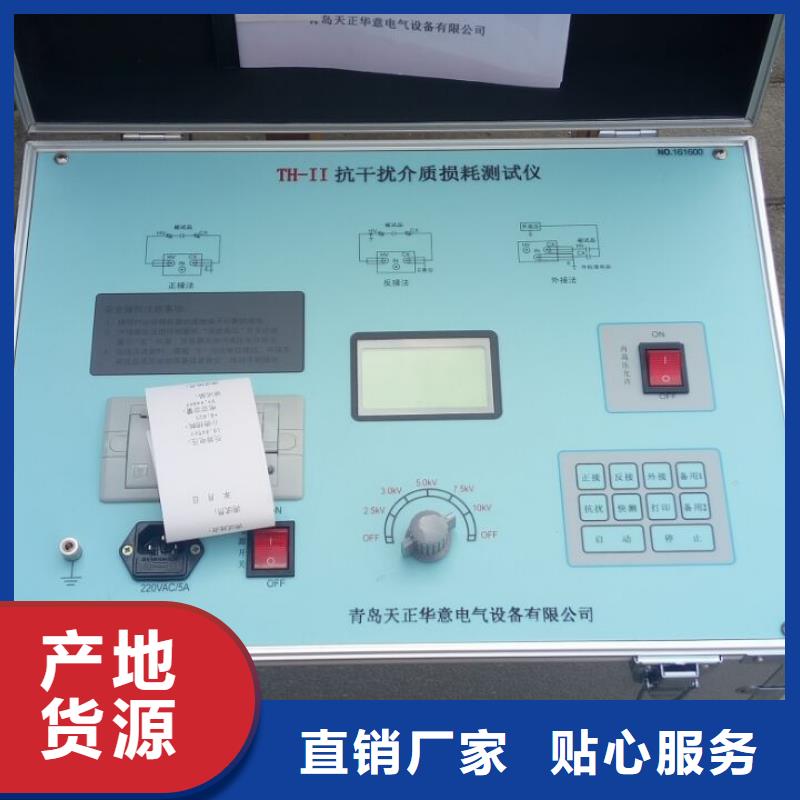

介质损耗测试仪关闭此开关仪器内部无高压产生,亦无高压输出。总电源开关:打开该开关,屏幕显示测量内容。按键盘: 对光标所在处的内容否认时,或者已完成该内容。“ENT”:对光标所在处的内容认同时,可按此键加以确认,并将光标移至它处。“ ”:改变数值或改变正、反接线,单频、异频等内容。屏幕显示:显示菜单、测量信息、测量结果。应避免长时间阳光爆晒。亮度调节:调节屏幕对比度。五、操作说明以测量电力变压器,高压绕阻对低压绕阻及外壳的介损为例。该测量应采用反接法测量,(接线图见反接法),检查仪器与电力变压器连接正确后,选用异频、10KV电压测量,进行以下操作。①打开总电源开关,仪器屏幕显示如下图4所示图4 开机显示 联接方式 测量电压 ②按“ENT”键,光标进入“测量方式 □ 50 按“ 键,则可从“测量方式□ 50D” “测量方式□ 60测量方式□ 60D测量方式□ 45测量方式□ 55测量方式□ 65”间调整频率,按“ESC”键,光标移至首位,再按”键 ,将光标移至下一排“联接方式”前,见图5所示(测量方式:45、50、55、60、65分别代表45Hz、50Hz、55Hz、60Hz、65Hz单频测量,50D代表45/55Hz异频测量,60D代表55/65Hz异频测量)。③按“ENT”键,光标进入“联接方式 □ 正接 ,按 ”键,则可从“联接方式□ 反接联接方式□ CVT联接方式□ CN50联接方式□ CN60联接方式□ V1/V2” 间调整联接方式,按“ESC”键,光标移至首位,再按”键,将光标移至下一排“测量电压”前,见图6所示(联接方式:CVT代表CVT自激法测量,CN50代表外接50Hz高压测试,CN60代表外接60Hz高压测试,V1/V2代表CVT变比测试)。④按“ENT”键,光标进入“测量电压□0.5KV” ,按键,则可从0.5,1.0,1.5,2.0,2.5……9.5~10KV间调整电压。

介质损耗测试仪时间设置从主菜单左上角的“时间设置”小方格直接点击进入时间设置子菜单(如图5—4)。栏是年、月、日,第二栏是时、分、秒;需要调整哪项数值,只需点击对应后面的数字,即可弹出一个虚拟数字键盘,从键盘输入需要修改到的数值即可。如键盘挡住需要修改的项目点击键盘右下角的“关闭”即可关闭键盘。用户调整完成后按“保存并退出”键即可保存并返回主界面。如不想保存本次修改数据,可点击“放弃并退出”即可保留原来的时间数据部保存本次修改值。图 5-4六 参考接线(具体接线请参阅相关规程)注意:1、高压必须为正弦波,使用串联谐振的方式提供高压。2、在启动之后的测试过程中请保持高压电压稳定以及频率固定不变,否则将会导致测试结果不正确。3、有高压时,严禁人员接触测试主机。4、测试完成后确保高压已经断开,并使用放电棒或接地线触碰高压盒验证没有高压之后才允许拆测试线。
